1．视场数（F.N.）和实际视野

视场数（F.N.）指以毫米为单位限定试样成象范围的目镜光阑直径。通过目镜实际看到的圆区尺寸通称实际视野(F.O.V)，可用下式求出∶

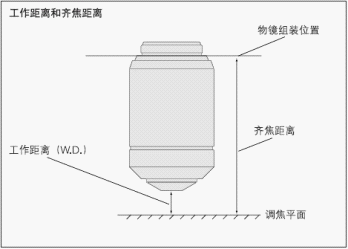

2．工作距离（W.D.）

工作距离指试样调准焦点时的物镜前缘与试样表面（或物镜使用盖玻片时，与盖玻片顶面）的距离。

3．齐焦距离

这是物镜组装平面与试样（或物镜使用盖玻片时，同一平面与盖

玻片顶面的距离）。

UIS2/UIS（无限远校正）物镜齐焦距离设计为45毫米。

4．物镜焦距与倍率之间的关系

下式表示了物镜焦距与倍率之间的关系。

M(ob): 物镜倍率

f: 物镜焦距

UIS2/UIS光学系统的成象透镜焦距为180毫米。

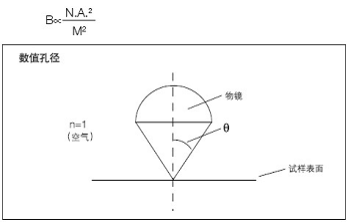

5．数值孔径（N.A.）

数值孔径是判断物镜性能（分辨率、焦深和亮度）的关键要素。

数值孔经(N.A.)以下式计算。

n=试样与物镜之间介质的折射率（空气: n=1、油: n=1.515）

θ: 光轴与离物镜中心最远的折射光形成的角度。

显微镜的视野亮度（B）由与物镜倍率（M）相关的下式求出。

数值孔径（N.A.）越大，物镜倍率越低，则以孔径、倍率的平方

值亮度会增加。

6．分辨率

物镜的分辨率由其分辨对象的两线或两点的能力测出。分辨率越大，两线或两点之间仍可区别的最小距离即越小。数值孔径

(N.A.）越大，分辨率即越高。

分辨率公式，一般采用下式测定分辨率：

λ: 使用的波长或辐射（λ=0.55μm用于可见光）

N.A: 物镜数值孔径

例：MPLFLN为100倍(N.A.0.90)、λ为0.55微米时

7．放大倍率

7.1通过目镜观察(通过双目镜筒观察)

M(bino)=M(ob)×M(oc)

M(bino): 双目镜筒观察的总倍率

M(ob): 物镜倍率

M(oc): 目镜倍率

7.2用视频显示器观察

视频显示器总倍率：

M(video monitor)=M(ob)×M(video adapter)×显示器倍率 *

M(video monitor): 视频显示器总倍率

M(ob): 物镜倍率

M(video adapter): 视频适配器投影倍率

*请参见表2“显示器倍率”。

表1 成像装置尺寸

上表为标准成像装置尺寸，请确认成像装置尺寸，以进行精确计算

表2 成像装置尺寸和显示器倍率

英寸↔毫米换算表：

1英寸= 25.4毫米= 25.4×1000微米

1毫米= 0.03937英寸
